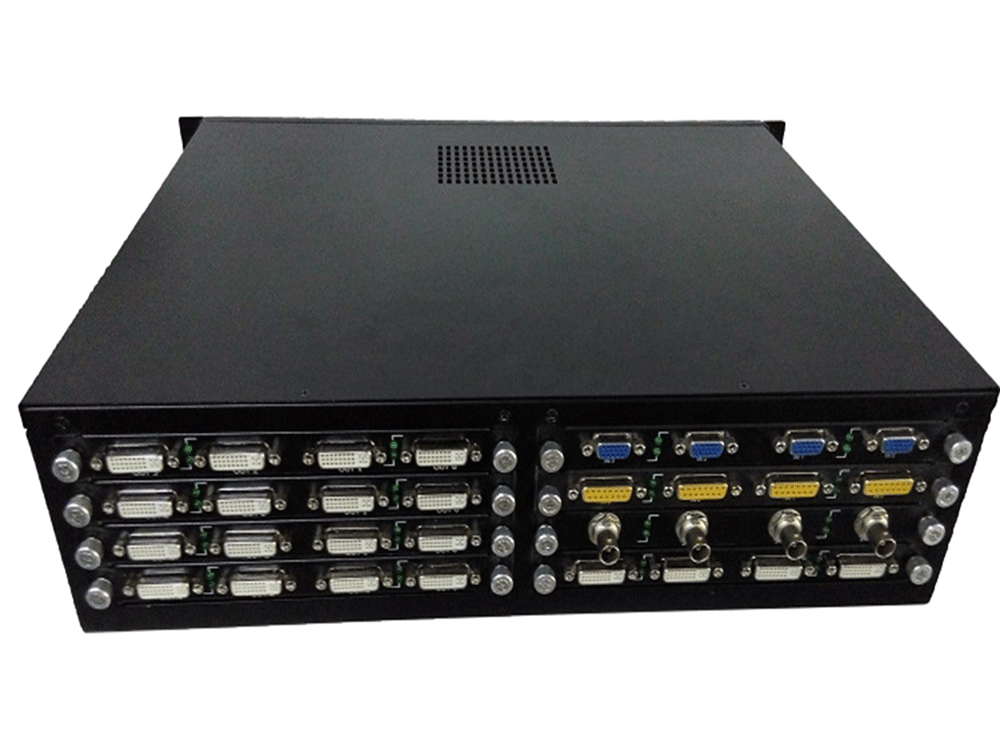

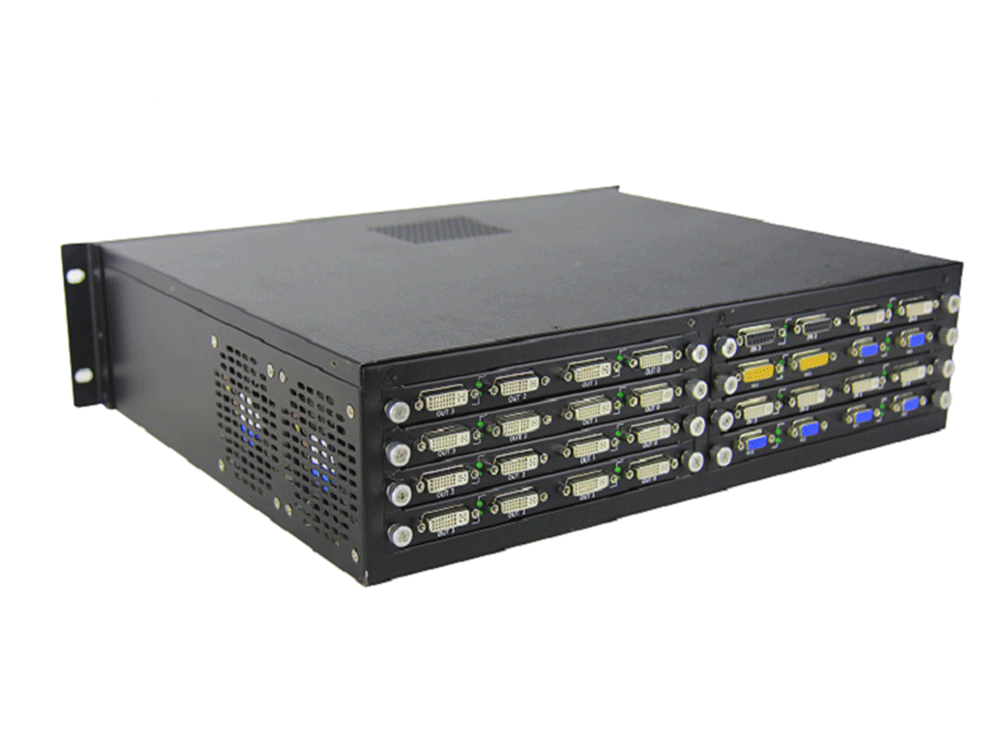

多屏拼接处理器KW-HM2000系列

KW-HM2000系列

功能：

（高清信号输入输出、网络解码、PC桌面推送、视频上墙/多屏拼接/叠加漫游缩放、子屏回显）

型号：

KW-HM2011

KW-HM2019

主控机：

4U

6U

框数：

1

1

输入输出槽位：

8

14

标准输入槽位：

4

6

标准输出槽位：

4

8

最大高清输出：

16

32

最大高清输入：

16

24

最大4K输入：

4

6

1080P最大解码：

32

48

720最大解码：

64

96

D1最大解码：

288

432

尺寸：

440*250*178

480*320*266

重量：

10KG左右

20KG左右

功耗：

150W

200W

输入信号卡

型号卡

输入端口数

信号端口参数

DVI信号卡：

4

DVI-D，兼容HDMI，支持1920*1080P

HDMI 信号卡：

4

HDMI1.3数字接口， 支持1920*1080P

HDMI 4K信号卡：

1

HDMI1.4数字接口，最大支持3840x2160

SDI 信号卡：

4

SD/HD-SDI支持分辨率720P50/60,1080P25/30/50/60

VGA 信号卡：

4

DB-15M模拟接口，支持1920*1080P；

网络视频解码信号卡（H.264）：

2

单个端口支持8路1080P，或16路720P，或72路D1 IP解码，或4路桌面推送

输出信号卡

型号卡

输出端口数

信号端口参数

DVI信号卡：

4

DVI-D数字接口，最大支持1920*1080P

HDMI信号卡：

4

HDMI数字接口，最大支持1920*1080P

控制单元

RJ45网口：

1个，10/100M/1000M自适应，支持局域网内其他设备对处理器进行远程控制

RS232串口：

1个，支持联动控制矩阵、大屏幕以及中控的接入

环境参数

电源：

100VAC~240VAC 50/60Hz

工作温度：

工作温度：-30℃~50℃

工作湿度：

相对湿度：5％～95％ 无冷凝

软件

windows客户端软件：

WTRemote

桌面发送客户端软件：

WteMeetingCenter

安卓客户端软件：

MultiVideoController
