液晶拼接处理器WTY2000系列

液晶拼接处理器WTY2000系列

液晶拼接处理器WTY2000系列

液晶拼接处理器WTY2000系列

液晶拼接处理器WTY2000系列

液晶拼接处理器WTY2000系列

 WTY2000系列专业拼接处理器是新推出的一款使用一体式设计、全新架构、UI设计的超高清视频信号采集与传输,视频图像解析度可达RGB色域中全4:4:4色度取样的多功能拼接处理器。其采用纯硬件FPGA+嵌入式架构,可为客户提供丰富的个性化功能定制。


服务热线: 0755-89743369
  • 产品详情
  • 功能特性
  • 技术参数
  • 应用案例

WTY2000系列专业拼接处理器是新推出的一款使用一体式设计、全新架构、UI设计的超高清视频信号采集与传输,视频图像解析度可达RGB色域中全4:4:4色度取样的多功能拼接处理器。其采用纯硬件FPGA+嵌入式架构,可为客户提供丰富的个性化功能定制。

WTY2000系列可扩展的拼接墙处理系统用于多达120个显示屏或以内的中大型拼接处理系统。支持HDMI超高清数字信号;支持多个信号源上墙、拼接、漫游、跨屏、放大缩小、画中画、画外画、画面叠加等各种方式的显示功能。

广泛应用于政府机关、电力、水利、电信、公安、军队、武警、铁路、交通、矿业、能源、钢铁、企业等商业显示系统的监控中心、调度中心、指挥中心、会议室、展示厅大屏幕显示系统;可以接驳DLP背投箱、等离子、液晶电视等大屏幕显示设备。


设备架构:

1. FPGA+嵌入式架构,嵌入式系统稳定,可支持7*24小时长时间运行,FPGA为用户提供稳定的图像处理能力;

2. 设备采用一体式设计,小巧轻薄,即插即用,可升级、可维护,长宽比符合黄金比例分割,外置电源;

规格

1. 最大高清输出120HDMI高清信号;

2. 最大高清输入120路HDMI高清信号;

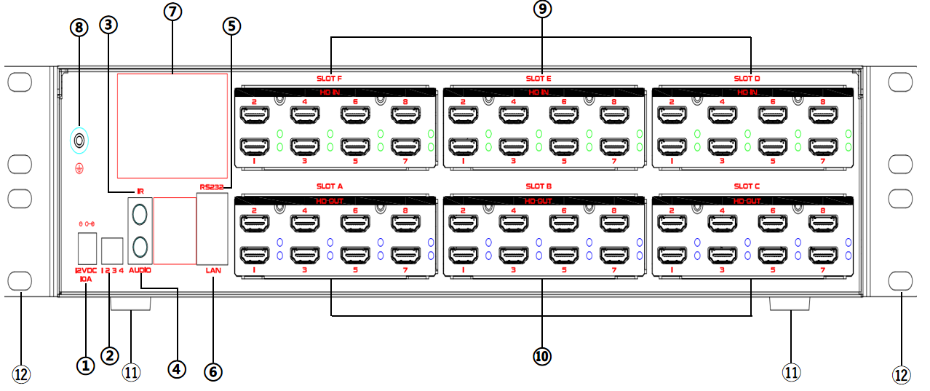

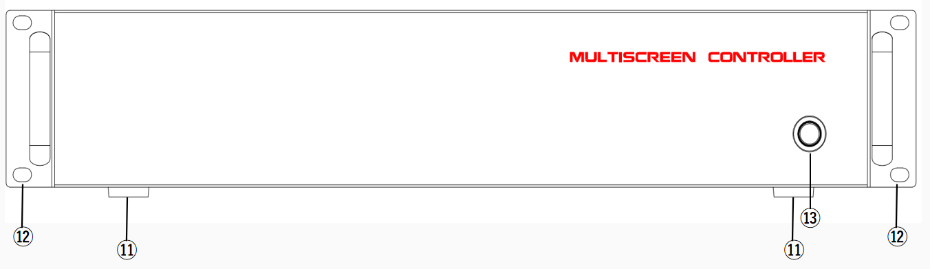

接口介绍




序号

说明

1

12V电源

2

拨码开关

3

IR红外

4

AUDIO(3.5MM)音频口

5

RS232串口

6

10/100兆自适应网口

7

标签

8

接地口

9

HDMI输入接口(绿灯)

10

HDMI输出接口(蓝灯)

11

机箱垫脚

12

机箱把手

13

电源开关


企业实力 Enterprise strength

实力品牌
实力品牌

厂家直销:大型生产基地,集液晶显示及中控设备研发、生产、销售、服务为一体的高新技术科技企业;
经验丰富:已成功服务公安、交通、金融、部队、边防、海关、机场、广场等数十种项目数万起工程项目;

一站服务

免费设计:多名设计团队免费设计效果图,根据用户实际需求,免费设计专属的具有强视觉吸引力的方案;
施工安装:由多名经验丰富工程施工技术人现场施工,确保工程项目的安全性和及时性,上万个成功案例经验;

一站服务
无忧售后
无忧售后

全国联保:以迅速及时的服务,帮助解决客户在各环节中碰到的难题。遍布全国各省的售后服务机构;
售后无忧:24小时销售热线,公司承诺:10分钟故障响应,一线城市24小时上门,二三线城市48小时上门;

合作客户Cooperative customers

  • 上海博物馆上海博物馆
  • 碧桂园碧桂园
  • 国家税务总局国家税务总局
  • 欧莱雅欧莱雅
  • 中国国电中国国电
  • 中国联通中国联通
  • 梧州市人民医院梧州市人民医院
  • 中储集团中储集团

联系康维 contact us

联系我们

深圳市康维伟业科技有限公司

联系热线:0755-89743369

手机号码:13824346010

联系邮箱:2880096334@qq.com

公司地址:深圳市龙岗区坂田街道坂田第三工业区36栋6楼

基本功能

1. 支持HDMI高清信号输入;支持HDMI高清数字信号输出;

2. 支持单端口采集1920x1080@60HZ超高清信号;支持单端口输出1920x1080@60HZ超高清信号;

3. 支持端到端低延时:输入到输出延时<40ms;

4. 内置FPGA音频解嵌及切换功能,可以将任意一路HDMI音频分离并切换到3.5mm音频输出接口;

5. 单屏最大开窗数4个,支持整屏图层支持4*N层叠加(N为拼接屏幕数),所有窗口画面实时无丢帧显示,操作流畅,不卡顿、不闪烁;

6. 1U整机功耗低至30W;2U整机功耗低至60W,实现绿色节能环保;

7. 1U整机噪音<40dB;2U整机噪音<60dB;

8. 支持一组或多组液晶显示屏控制;多组大屏共享输入信号源,每组屏的输入信号源互不干扰,单独处理;(2U)

9. 支持多台设备级联;(2U)

10. 支持信号源和显示设备有效性检测和状态LED灯显示;

11. 设备输出端口同步性时差=0nS(不包含屏幕引入的差异);

12. 支持通过升级工具对设备进行在线升级;

 视频上拼接处理功能

1. 实现多个信号源上墙、拼接、漫游、跨屏、放大缩小、画中画、画外画、画面叠加等各种方式的显示功能;

2. 支持全屏范围所有信号任意开窗漫游、叠加、缩放;

3. 支持单屏多窗口分割;

4. 支持安卓系统平板/手机APP安装;可将信号源在平板/手机上各种显示功能控制;场景保存、删除、切换控制;

5. 支持WEB控制,可用于电脑/手机/平板通过WEB浏览器切换预案场景;

6. 支持超过1000个以上预案场景保存;

7. 可以提前预设多种场景,轻松实现各种场景的任意切换,支持场景轮巡,可自定义轮巡时间间隔;

8. 场景切换延时<30ms,无缝、无卡顿、无蓝屏、无闪屏;

9. 支持多层级用户管理;

10. 支持超高清字幕功能,字幕的字体、颜色、大小、背景颜色、背景透明度都可灵活选择;

11. 支持超高清静态底图,更换快捷简单,让大屏底图更绚丽多彩;

12. 支持独立监视屏幕显示;

13. 支持矩阵分组功能;

14. 支持多用户管理;

其它功能

1. 支持矩阵联动控制,支持串口控制大屏开关机;

2. 支持二次开发,提供第三方用户控制协议和接口;

3. 自主知识产权自适应去隔行、缩放、OSD技术,画面流畅清晰;

4. 加密功能,可以对产品使用时限进行控制。

WTY20001U/2U系列

功能:

(高清信号输入输出视频上墙/多屏拼接/叠加漫游缩放 /音频

型号:

WTY 2004

WTY 2008

WTY 2012B

WTY2016B

WTY2016

WTY2024

主控机:

1U

2U

端口配置

4-4

8-8

4-12

8-16

16-16

8-24

最大高清输

4

8

4

8

16

8

最大高清输

4

8

12

16

16

24

最大单屏开窗:

4

级联:



支持

多组屏控制:



支持

尺寸mm

440*280*44.45

440*280*89

重量:

约3KG

约5KG

功耗:

30W

60W

输入信号卡

型号卡

输入端口数

信号端口参数

HDMI 信号卡:

4

HDMI1.4数字接口, 支持1920*1080P @60HZ,向下兼容

输出信号卡

型号卡

输出端口数

信号端口参数

HDMI信号卡:

4

HDMI1.3 数字接口,最大支持1920*1080P@60HZ

控制单元

RJ45网口:

 1个,10/100M自适应,支持局域网内其他设备对处理器进行远程控制

RS232串口:

 1个,支持联动控制矩阵、大屏幕以及中控的接入

环境参数

电源:

 DC 12V/5A

DC 12V/10A

工作温度:

 工作温度:0℃~50℃

工作湿度:

 相对湿度:10 %~90% 无冷凝

软件

windows客户端 软件:

Wtycontroller

安卓客户端软件:

 MultiScreenController
