推屏拼接处理器WTY6000系

推屏拼接处理器WTY6000系

 WTY6000系列推屏拼接处理器是新推出的一款使用一体式设计、全新架构、UI设计的超高清视频信号采集与传输,视频图像解析度可达RGB色域中全4:4:4色度取样的多功能拼接处理器。其采用纯硬件FPGA+嵌入式架构。


服务热线: 0755-89743369
  • 产品详情
  • 功能特性
  • 技术参数
  • 应用案例

产品概述:

    WTY6000系列推屏拼接处理器是新推出的一款使用一体式设计、全新架构、UI设计的超高清视频信号采集与传输,视频图像解析度可达RGB色域中全4:4:4色度取样的多功能拼接处理器。其采用纯硬件FPGA+嵌入式架构。

WTY6000配合拼接屏构建数字会议室完整解决方案,具有投影会议室无法比拟的技术优势和客户体验,配合桌面发送客户端软件支持与会者PC桌面、后台窗口、图片文件、媒体文件同时上屏显示,支持与会者的电脑桌面一键上屏显示;可通过级联,扩展更多显示设备拼接数量,实现大规模拼接,广泛用于大数据展厅、展馆、融媒体中心等领域。

14aa3a3cfee2f4009def274857859df

详情

企业实力 Enterprise strength

实力品牌
实力品牌

厂家直销:大型生产基地,集液晶显示及中控设备研发、生产、销售、服务为一体的高新技术科技企业;
经验丰富:已成功服务公安、交通、金融、部队、边防、海关、机场、广场等数十种项目数万起工程项目;

一站服务

免费设计:多名设计团队免费设计效果图,根据用户实际需求,免费设计专属的具有强视觉吸引力的方案;
施工安装:由多名经验丰富工程施工技术人现场施工,确保工程项目的安全性和及时性,上万个成功案例经验;

一站服务
无忧售后
无忧售后

全国联保:以迅速及时的服务,帮助解决客户在各环节中碰到的难题。遍布全国各省的售后服务机构;
售后无忧:24小时销售热线,公司承诺:10分钟故障响应,一线城市24小时上门,二三线城市48小时上门;

合作客户Cooperative customers

  • 上海博物馆上海博物馆
  • 碧桂园碧桂园
  • 国家税务总局国家税务总局
  • 欧莱雅欧莱雅
  • 中国国电中国国电
  • 中国联通中国联通
  • 梧州市人民医院梧州市人民医院
  • 中储集团中储集团

联系康维 contact us

联系我们

深圳市康维伟业科技有限公司

联系热线:0755-89743369

手机号码:13824346010

联系邮箱:2880096334@qq.com

公司地址:深圳市龙岗区坂田街道坂田第三工业区36栋6楼


设备架构

1. FPGA+嵌入式架构,嵌入式系统稳定,可支持7*24小时长时间运行,FPGA为用户提供稳定的图像处理能力;

2. 设备采用一体式设计,小巧轻薄,即插即用,可升级、可维护,长宽比符合黄金比例分割,外置电源;


基本功能

1. 支持端到端低延时:输入到输出延时<30ms;

2. 整机功耗低至30W,噪音<40dB;

3. 支持自定义输出分辨率,带载点数超过八百多万点;

4. 支持端口采集4K@60HZ或8K@30HZ超高清信号;

5. 支持端口输出2K超高清信号;

6. 内置FPGA音频解嵌及切换功能可以将音频分离并切换到3.5mm音频输出接口

7. 设备输出端口同步性时差=0nS(不包含屏幕引入的差异);

8. 支持单电脑推送1-16窗口到大屏显示;

9. 支持单电脑混合推送(媒体文件、后台窗口、图片等);

10. 支持串口控制大屏;

11. 支持产品在线升级;

规格

1. 单台最大高清输出8路HDMI高清信号;

2. 单台最大超高清输入1路HDMI高清信号;



WTY60001U系列

功能:

高清信号输入输出 视频上墙/多屏拼接/音频

型号:

WTY6 004

WTY6 006

WTY6 008

WTY6009

主控机:

1U

1U

1U

1U

端口配置

1-4

1-6

1-8

1-9

最大高清输

1

1

1

1

最大高清输

4

6

8

9

尺寸mm

440*280*44.45

级联:

支持

重量:

约3KG

功耗:

30W

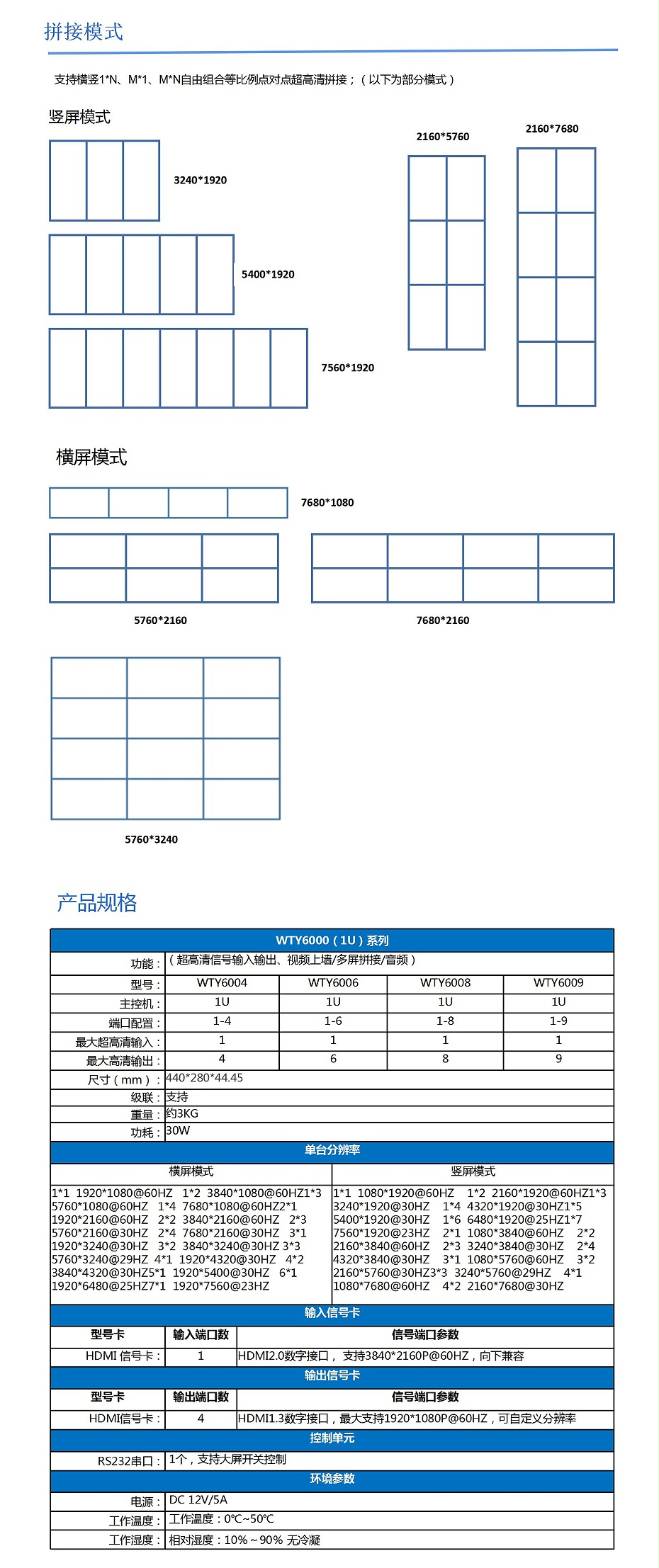

单台分辨率

横屏模式

竖屏模式

1*1  1920*1080@60HZ   1*2  3840*1080@60HZ

1*3  5760*1080@60HZ   1*4  7680*1080@60HZ

2*1  1920*2160@60HZ   2*2  3840*2160@60HZ   2*3  5760*2160@30HZ   2*4  7680*2160@30HZ   3*1  1920*3240@30HZ   3*2  3840*3240@30HZ

3*3  5760*3240@29HZ

4*1  1920*4320@30HZ   4*2  3840*4320@30HZ

5*1  1920*5400@30HZ   6*1  1920*6480@25HZ

7*1  1920*7560@23HZ

1*1  1080*1920@60HZ    1*2  2160*1920@60HZ

1*3  3240*1920@30HZ    1*4  4320*1920@30HZ

1*5  5400*1920@30HZ    1*6  6480*1920@25HZ

1*7  7560*1920@23HZ

2*1  1080*3840@60HZ    2*2  2160*3840@60HZ

2*3  3240*3840@30HZ    2*4  4320*3840@30HZ

3*1  1080*5760@60HZ    3*2  2160*5760@30HZ

3*3  3240*5760@29HZ

4*1  1080*7680@60HZ    4*2  2160*7680@30HZ

输入信号卡

型号卡

输入端口数

信号端口参数

HDMI 信号卡:

1

HDMI2. 0数字接口, 支持3840*2160 P@60HZ,向下兼容

输出信号卡

型号卡

输出端口数

信号端口参数

HDMI信号卡:

4

HDMI1.3 数字接口,最大支持1920*1080P@60HZ,可自定义分辨率

控制单元

RS232串口:

 1个,支持大屏开关控制

环境参数

电源:

 DC 12V/5A

工作温度:

 工作温度:0℃~50℃

工作湿度:

 相对湿度:10 %~90% 无冷凝
