液晶屏的面板组成都有哪些?
来源: | 发布日期:2022-01-20
液晶屏是液晶屏最重要的组成部分,成本最高。虽然LCD的颜色效果不是由液晶屏面板决定的(显示器的IC芯片也是非常关键的),但它是一个非常重要的部分。

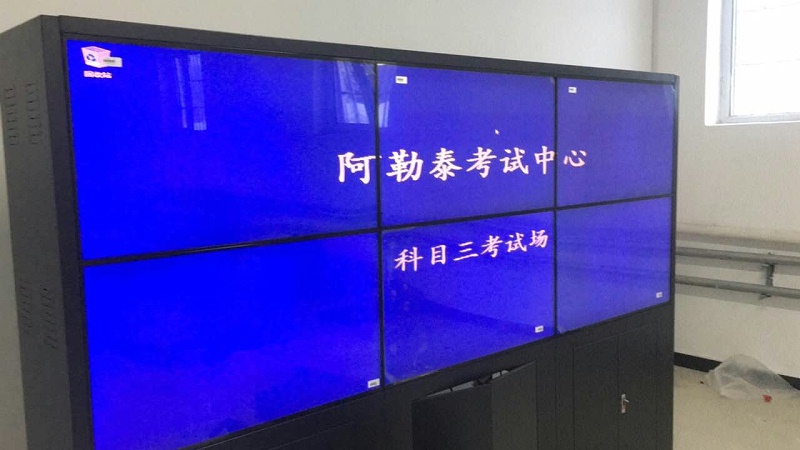

液晶拼接大屏
液晶屏面板主要由以下部分组成:
1、背光(或背光模块):
因为液晶分子本身不能发光,如果你想显示图片,液晶屏需要特殊的头发光源提供光线,然后通过液晶分子的偏转产生不同的颜色。背光起到提供光能的作用。以前的液晶屏使用冷阴极射线管CCFL,其发光原理几乎与荧光灯相同,而新的液晶屏使用LED背光,具有更节能和长寿命的表面。灯管(或LED)发光后,光线通过导光板分布到各处,所有光线的方向通过背面的反射板集中到液晶分子上。最后,光线通过棱镜片和扩散板均匀分布,避免中心亮度过高和周围亮度过低。
2、上下偏振片:
偏振器的作用是让光沿一个方向通过。
3、上下玻璃基板:
玻璃基板不仅仅是两块玻璃。其内侧为凹槽结构,并附取向膜,可使液晶分子沿凹槽整齐排列。TFT薄膜晶体管和滤色的片粘贴在玻璃的上下层两侧。
4、ITO透明导电层:
其功能是提供一个导电路径,该路径分为像素电极(P级)和公共电极(m级)。
5、薄膜晶体管(TFT):
人们常说的TFT-LCD实际上是指这种薄膜晶体管。其功能类似于开关。TFT可以控制IC控制电路上的信号电压,并将其传输给液晶分子,以确定液晶分子的偏转角度。因此,它是一个非常重要的组成部分。
6、液晶分子层:
它是改变光的偏振态的最重要的因素。它的排列和极化状态由电功率和弹力决定。
7、滤色器:
液晶分子偏转的光只能显示不同的灰度,但不能提供红、绿、蓝三原色,而彩色滤光片由三种RGB滤光片组成,可以通过混合来调节每种颜色和亮度。LCD面板中的每个像素由红、绿、蓝三种颜色的点组成,每种颜色的点具有不同的灰度变化。
上述结构是市场上大多数液晶电视和显示器使用的面板结构。一些特殊产品可能会使用不同的配件,但总体结构和工作原理不会有太大不同。通常所说的“LED背光”是指在背光的第一部分进行了改进,用LED代替CCFL冷阴极射线管,而其他部分几乎没有变化(外部电源部分将进行小幅度调整)。此外,液晶屏色域的大小主要由LCD背光决定。
