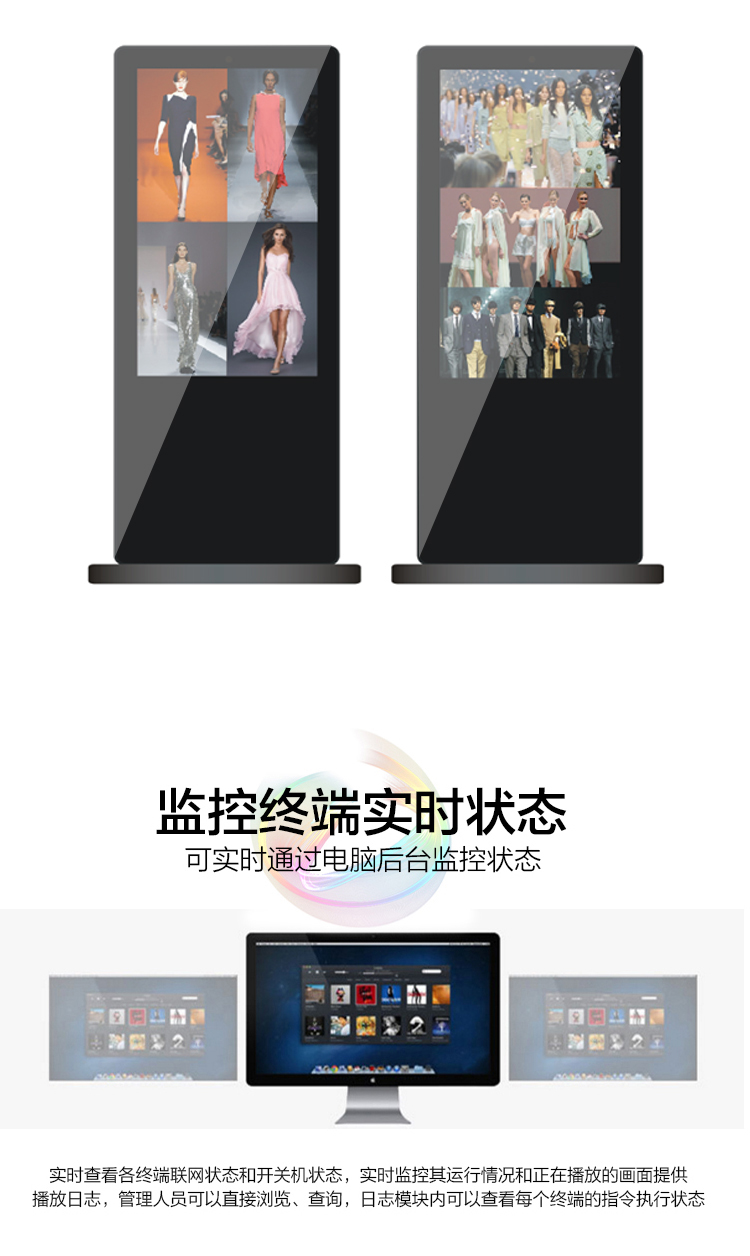

86寸户外立式一体机

一、产品特性

1.高清高亮，在阳光下得到更清晰的画质,能够适应各种各外环境；

2.智能感光，可以根据环境自动调节亮度，减少光污染，节约用电；

3.智能温控，智能调节设备内部温湿度，保证设备在-30--+50度的环境下正常运行；

4.户外防护等级达到IP55（风冷）至IP65（空调），防水、防尘、防湿、防腐蚀，防暴；

5.基于网络3G/4G/Wifi/局域网等技术可实现播放内容的远程发布及管理

6.具有HDMI、 VGA、 AV、等视频接口，方便播放；

7.微电脑时控开关，可按天，周，月设置定时开关机，节约用电；

8.工业级台湾明纬电源，防水喇叭，三级防雷，漏电保护，安全可靠；

9.模块化设计，配置灵活，方便维护，外形可接受用户定制；

10.独特风道设计散热通风系统，稳定可靠；

11.支持各种多媒体文件格式:MPEG-1/2/4,MP3,AVI, DAT,PPT等；

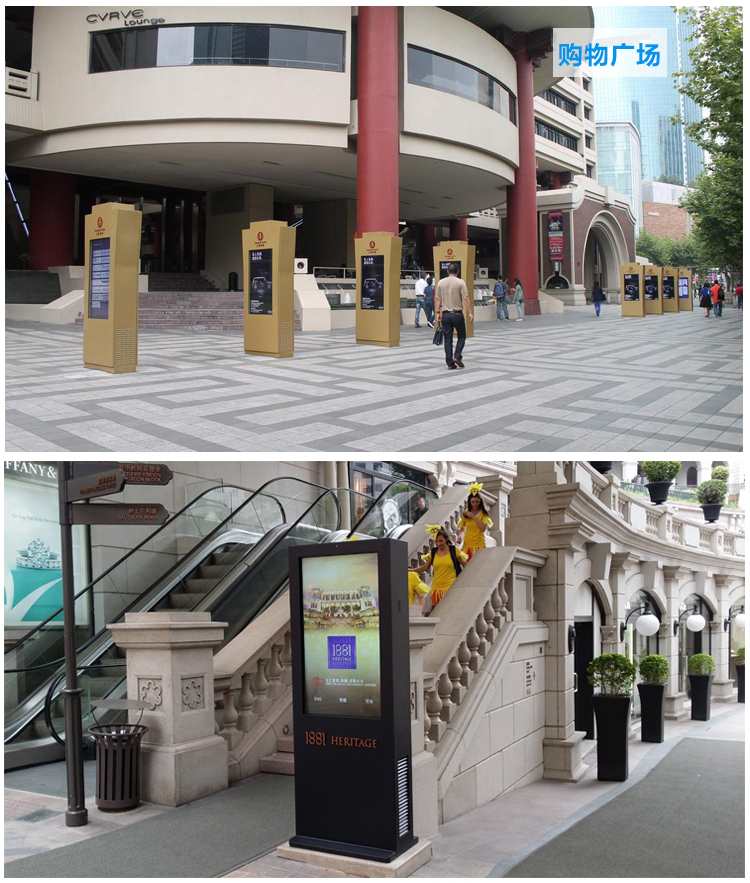

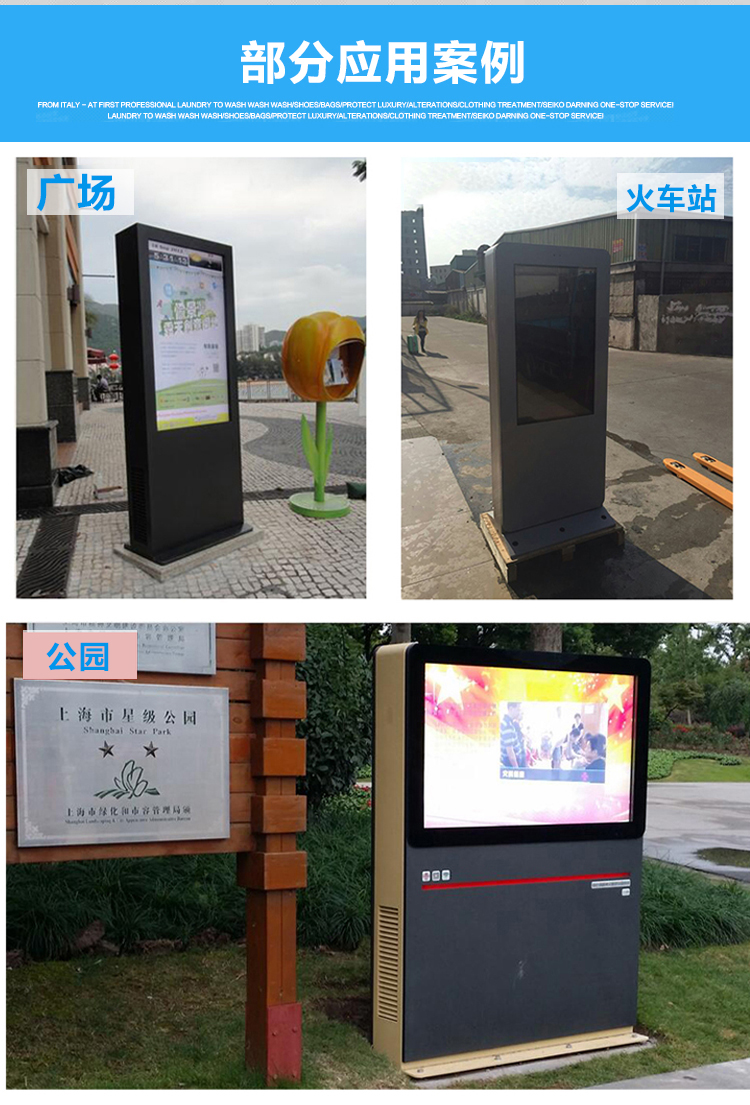

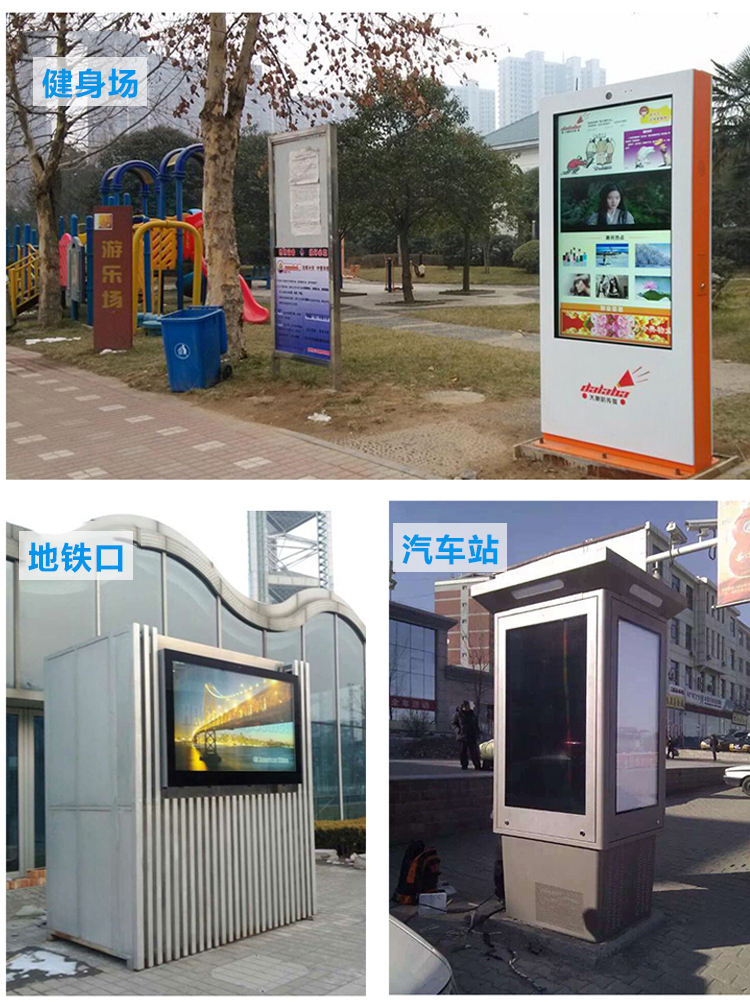

12.应用范围广泛：商业区CBD、人流量大的电话亭、公交站台、机场、火车站、码头、公园广场、休闲场所、旅游景点、高端小区、餐饮行业、学校、城市道路、房地产楼盘、政府和企业宣传等；配合应用软件可实现各种行业性应用...

二、性能描述

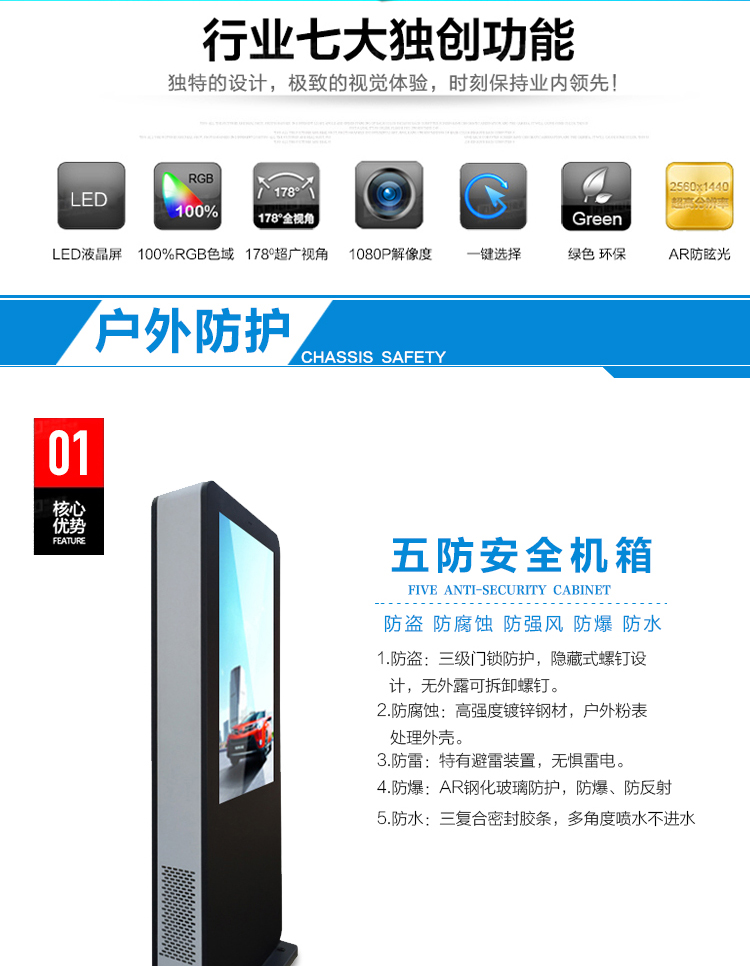

1.机柜系统（结构）

1.1外壳设计：外壳采用1.0-2.5mm优质镀锌板，喷户外专用粉末，户外防腐7年以上。

1.2 防水设计：外壳结构设计防水槽及进出风孔防水迷宫，满足IP55-IP65防护等级。

1.3 防尘设计：进出风口设计特制防尘过滤（中高效防尘过滤器），过滤空气中微尘，并防止蚊虫等进入机器内部。

1.4 高透玻璃：整机屏前保护钢化玻璃采用6mm 高透钢化玻璃或AR防眩光钢化玻璃，透光率≥97%，高透光 。

1.5 维护：整机采用前后开门，可方便维护内部显示屏、玻璃、散热组件和电子件；整机采用模块化设计，方便安装维护 。

1.6 防盗设计：采用内固定式设计，防止从外部可以拆卸螺丝移动机器设备，真正做到安全防盗 。

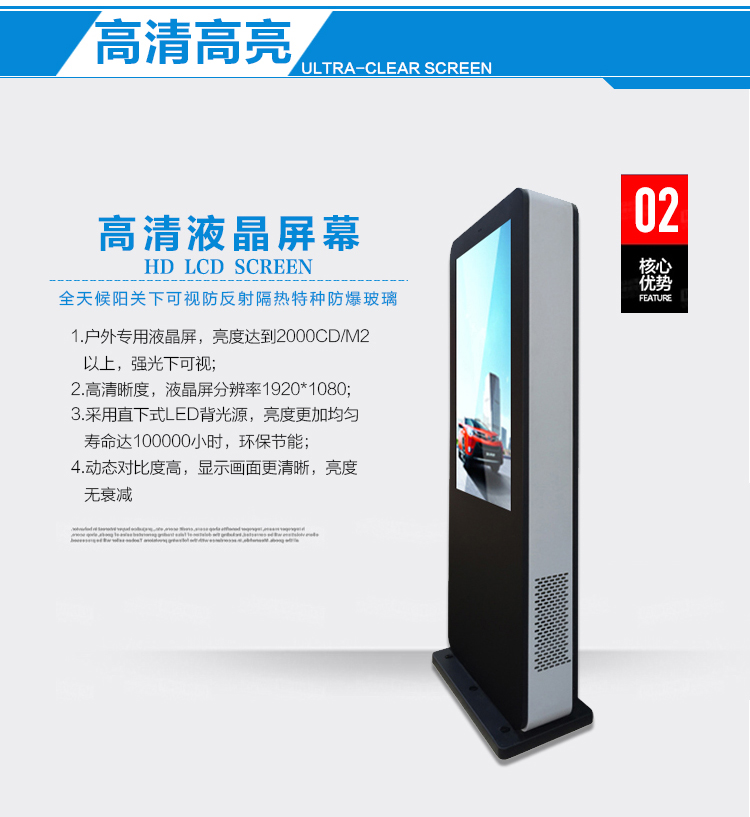

2.显示系统

2.1采用户外专用高亮度液晶屏，亮度1500cd/m²-3000cd/m²可选，强光下可视，设计寿命50000+小时 。

2.2 高清晰画质，屏幕分辨率：1920*1080/3840*2160

2.3 高动态对比度，画面更清晰，可视角度178°/178°/178°/178°。

2.4 智能感光系统，根据环境光线智能调节屏幕亮度，使用者在不同时刻均可清晰/舒适观看节目，保护眼睛的同时节约用电 。

2.5智能色彩校准，自动校准对比色或手动微调，呈现完美画面 。

3.智能温控系统

3.1 采用智能直通风（强迫风冷）散热系统，专业特殊的散热设计 。

3.2 匹配智能温控系统控制散热，可以根据广告机内部温度，智能调节整机内部空气和外部空气进行实时循环，所有外界风先进入过滤器，把风分成屏前/屏后两风道循环，达到散热效果.

4.电控系统

4.1 产品选用知名厂家智能工控主板，单机/安卓/工控电脑主板可选择，默认安卓双核。支持远程和本地节目管理（选配）。

4.2 采用国际知名品牌工业级开关电源，适用全球不同国家电压，安全、稳定、寿命长、能效值高。

4.3 内置漏电保护器、防雷器、交流接触器、模数插座等配置，全方位安全保护 。

4.4 配置智能精准定时器，中英文两种选择，可重复多次设置，按天、周、月定时开关机 ，可同时设置16组。

5.电子功能

5.1.安卓系统（选配）

可选用知名厂家A20、A83、RK3188/3288/3368/3399等多种高性能主板。

内存配置：1G+8G /2G+8G/2G+16G/2G+32G/4G+32G等多种可选配置。

可支持安卓4.4或5.0版本。支持蓝牙4.0版本。

解码分辨率：支持1920X1080及以上分辨率。

播放模式：支持循环、定时、插播、分屏分区播放、支持多媒体素材任意组合播放等播放模式

网络支持：以太网、可加选无线外设扩展、可加选3G/4G模块）

视频播放：支持WMV、AVI、FLV、RM、RMVB、MPEG、TS、MP4、VOD、MOV、MKV、MP3、AAC等格式

图片格式：支持JPEG、PNG、GIG、BMP等

文件格式：支持TXT、PPT、WORD、ECELE等

视频输出：支持LVDS格式视频输出

音频输出：支持HDMI高清视频输出、左右声道输出，内置2*10W高品质音响 。

可选配支持信息发布系统：RTC实时时钟、定时开机、U盘更新播放列表、U盘网络升级、远程控制

5.2.X86电脑版系统（选配）

CPU：英特尔I3/I5/I7/J1900（可选择）,内存：2G/4G/8G /16G（可选择）

硬盘：机械硬盘500G/1T、固态硬盘64G/128G/256G（可选择）

操作系统：WINDOWS7/10系统，中英文（可选择），32位/64位（可选择）

解码分辨率：支持1920X1080及以上分辨率。

网络支持：以太网（可选2路）、可加选无线外设扩展、可加选3G/4G模块

视频方面：支持HDMI、VGA格式视频输出

音频方面：左右声道输出，内置2*10W高品质音响 。

外设支持：可支持4*USB、2*串口(可选6个)、2*SATA接口

可选配支持信息发布系统：RTC实时时钟、定时开机、U盘更新播放列表、U盘网络升级、远程控制。

5.3.触摸功能（选配）

触摸屏类型： 电容（G+F）

触摸通道：TX58,RX96。 / 触摸点数：10点  / 接口方式 ：支持USB2.0/USB3.0

触摸特性： 全天候全角度抗光照射,无漂移。

适用系统： 全免驱，支持WindowsAndriodLiunxMac等诸多操作系统。

整机工作环境

工作温度： 风冷5°C-50°C/空调-20°C-50°C

存储温度： 推荐5°C-35°C

工作湿度： 10%～90%

存储湿度： 10%～90%

序号

型号

KW-8618HW-L

1

显示屏

尺寸

85英寸

2

显示面积

697*392mm

3

显示比例

16:09

4

分辨率

3840*2160

5

亮度

1500cd/㎡

6

对比度

4000:01:00

7

可视角度

178°水平/178°垂直

8

安卓主板

处理器

瑞芯微RK3188  四核

9

内存

1GB

10

存储

标配8G 可扩展至32G

11

接口

USB*4   RJ45*1

12

外壳

防护等级

IP55

13

重量

110KG

14

安装方式

落地

15

保护玻璃

5mmAR玻璃

16

工作参数

视频接口

VGA、HDMI

17

音频接口

I/O输入和输出

18

亮度控制

自动感光系统

19

温度控制

智能风扇  自动感温

20

工作温度

-30°C to +50°C

21

工作湿度

5% to 90%

22

电源

220V

23

功率

230W
