KW-3100系列云拼接系统是一款支持 4K超高清视频信号采集与传输的现代化多功能云拼接系统。采用纯网络系统架构和模块化设计理念，不仅具有纯硬件架构稳定高效的优势，同时可支持各种接口、业务模块混合搭配满足不通的应用场景，并且各个节点之间传输距离不受限制。具有云拼接、云解码、云输入、云预监、云回显等功能，针对智能化全功能控制指挥中心的应用需求而设计，适用于能源电力、司法监狱、智慧城市、政府服务、水利水文、气象地震、企业管理、冶金钢铁、银行金融、交通运输、展览展示、生产调度、广播电视、教育科研等领域。专注拼接控制但不止于拼接控制，是现代化控制中心的全新解决方案。
中央交互:可视化云平台整合中控系统、中控模块、智慧模块，结合物联控制模块，可对周边设备进行统一管理控制，如实现灯光、电源、窗帘、屏幕、空调等一切支持的协议接的设备进行控制，能实分组控制，如一键关闭或一键开启所有接入的设备，同时亦支持单个设备整体分组控制，能利用预约的场景模式定时打开相关的场景模式，如打开相应的灯光或音响或屏幕预案模式等等。
互联互通：可将前端网络摄像机数据、高清音视频控制数据，实现分点互联互通，前端接入网络运营商不设限制，可通过ADSL网络前端采集不需固定IP的前提下将音视频数据、传感数据、IO控制数据通过可视化实现预监系统进行实时控制管理
可视化：支持对大屏显示视频在客户端同步实时回显，支持信号预览、状态监测、信号回显、场景预案、信号轮训等功能。

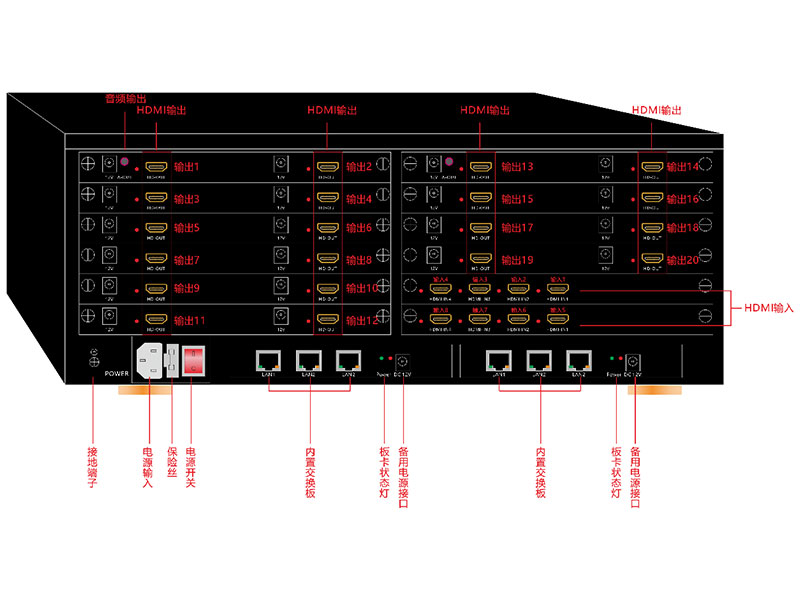

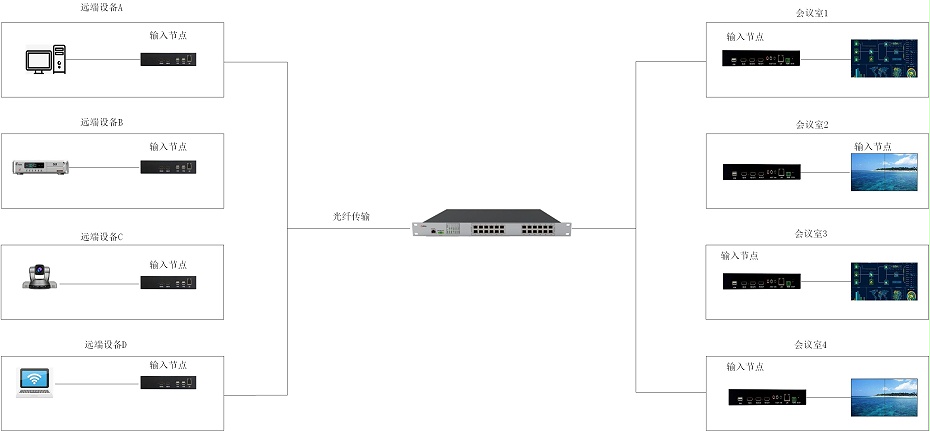

分布式：每张板卡都可以独立的通电，独立工作，无须借助其他的背板、主控卡、底板等，单卡通电即工作，可以任意分开独立运行，分布式架构。也能实现分布式的控制，节点与节点之间通过网络交换机能实现无缝拼接，图像解码、拼接、漫游叠加、可将前端HDMI/DVI/VGA等信号通过IP方式传输至输出节点进行任意显示，延时小于0.1s。
模块化：每种板卡，都是采用模块化的方式，通过集群网关将各个模块进行集群管理
多系统兼容： 控制软件支持运行系统为windows/Android/IOS/Linux/鸿蒙等终端，为保证系统稳定性服务端必须为linux环境下部署，必需支持Client、web等两种应用端控制，为保证数据的安全性支持多机容灾备份故障自动互切
多信号输出：平台可同时输出给多样的显示终端（拼接屏、监视器、LED点阵屏、广告屏、投影机等等）
多元显示：可在任何等行等列的屏幕上进行任意：分割、拼接、开窗、叠加、漫游、开字幕、字幕支持底图叠加，可选多种颜色选择，单屏开窗数量最多可达25个窗口；支持快速在全屏范围内实现任意跨屏、漫游、叠加覆盖、无极缩放显示；可在显示设备上任意开窗显示、自由跨屏移动、改变缩放显示窗口大小；支持对任意信号源窗口模式组合的定义和编辑，能够按照显示模式保存配置信息，可以实现不同显示模式的快速切换。
实时预览：支持NVR或网络摄像机信号接入管理实现图像预览，能实现画面分割，状态显示，画面窗口放大，目录分组等应用功能。
音频处理：支持音频AUX输入、HDMI音频输入、HDMI复合音视频输入、AUX音频输出，主控软件可任意切换某路音频信号，实现音视频同、异步切换。
多屏拼接：支持网络拼接，所有的输出信号可以通过网络级联，单组屏幕最大支持256个屏拼接为整屏显示。
解码能力：单屏最大支持25路12M/9M/8M/5M/4M/3M/1080P/960P/720P/D1，H.265压缩；支持接入多个厂家的数字、模拟视频信号接入；支持局域、广域网的不同网络信号的接入；支持RTSP、ONVIF等多种传输协议；支持H.264、H.265混合解码；支持用户端本地回显、信号状态监测、信号列表预览画面。
窗口漫游：支持信号开窗、漫游，支持手动拖动单个窗口至显示终端的任意位置，支持跨屏显示。
窗口叠加：支持视频信号窗口叠加，单输出最大实现25层窗口叠加显示，窗口可任意移动位置、窗口缩放，最小可缩放64*64分辨率，支持一键全屏放大，一键返回原位，一键清屏、一键移除。
信号切换：内置音视频矩阵功能，支持单个信号源开多个窗口同时显示也可以多个信号源合并到一个窗口自定义或等分宫格显示，单屏最大支持25画面组合显示，支持音视频同步、异步切换，通过可视化软件点击对应的漫游窗口播放对应的音视频内容，可通过可视化对相应的信号源进行音量调节开启静音或关闭静音，能实现接入音频处理器进行调音，支持音频处理器接入，能实现多台叠加控制，通过可视化软件能对前端接入是音频、话筒进行音量控制应用。
扩展堆叠：多个设备通过网络无缝堆叠（无需设备连接线及设备），所有的输出板卡、输入板卡、业务模块都可以通过网络进行堆叠使用，不受机箱大小容量限制，扩充无限。
高清回显：大屏上展示的画面可以在所有的客户端同步实时显示。
网络扩展：无边界系统设计架构，多设备无缝网络堆叠，实现无边界扩展（理论）。
高清接入：远程信号网络采集输入，远程信号通过网络进行采集信号上墙，支持HDMI、DVI、VGA等多源信号采集；采集信号处理无拖影失真、拖影现象、信号延时不能超过0.2毫秒，每个大屏幕显示墙应能共享、选择、显示任意输入信号。
多端同步协作：多终端协作，支持触摸屏可视化操作、支持多点触控、触摸手势；可将受控设备状态实时读取和保存，并同步展示在多个终端，多个终端之间操作状态可同步共享实时状态与控制协作。
字幕叠加：可以在任意屏体上任意位置开窗显示字幕，实现LED字幕叠加，并调整字体大小、设置字幕底图透明度、颜色显示、滚动显示等特效。
字符OSD叠加：支持字符叠加应用，可实现屏幕顶部、底部、左、右或任意坐标位置进行滚动显示，显示的字体可实现颜色、透明度、字体大小、字号等选择，支持滚动方式播放，静止、速度调节，开启关闭功能。
高清底图：支持30720*17280分辨率底图显示，多机级联统一同步发布更换显示底图分布拼接功能；可实现单屏显示或全墙显示。
预案管理：支持一键场景保存，最大支持256组场景保存，保存的场景以文字图片图像的模式显示，为快速识别场景窗口显示内容可将窗口内容实现快照方式展示存储，场景之间能实现循环自动切换，分组切换，一键调用停止或运行，运行过程中可手动切换模式后循环停止，通过联动触发方式可实现场景快速调用展示或单个图像弹屏显示。
信号轮巡：支持场景预案轮巡，信号通道轮巡。
系统维护：支持远程获取和配置参数，远程导出和导入系统配置；远程获取系统运行状态、系统日志；支持远程重启、恢复默认设置、升级等日常维护；支持远程对大屏进行开关机的控制管理。
分区控：多分组区域控制技术，实现不同部门操作员分区域控制大屏，将大屏控制与多目标联动控制操作整合的更加紧密，实现结构管理与内容管理的有机结合。可横跨多种操作系统,通过一台可视化软件切换实现控制不同区域的处理器切换
帧同步：视频帧同步技术，支持输出帧同步，可保证所有输出图像同步，支持液晶、LED、DLP等多种类型显示单元的图像帧同步处理，消除拼接屏因输出不同步造成的不同步显示，画面同步小于20ms
信号显示：输出通道全部60HZ实时处理，内部不做降帧，确保输出图像清晰，流畅，无延迟，RGB 32bit/60HZ处理，保证高色彩还原度，配合输入输出自定义，满足真正意义点对点条件。
多场景控制：通过可视化平台可总控制场景支持添加多个子控制场景，最大支持64个控制场景，通过可视化平台实现对各个分布显示终端的无缝切换控制，网络内分布不同区域或垮网的设备通过一个或多个终端在系统上实现同步统一管理控制，所有输入信号源实现视频源资源共享，实现多个控制终端的全局统一联调
回显畅显：大屏上展示的画面可以在所有的客户端控制同步实时显示，如A控制端控制后B控制端同时收到反馈的控制数据实现显示同步，同时客户端拖动信号时屏幕端亦显示拖动移动的轨迹、包括网络摄像机信号、高清信号、网络流信号，显示分辨率可调，最大支持1080P@30h畅显，画面无卡顿，回显输入视频源的内容可通过RTSP流方式推送发布，实现推送录播系统或其他解码终端实现视频 共享。
厂家直销：大型生产基地，集液晶显示及中控设备研发、生产、销售、服务为一体的高新技术科技企业；
经验丰富：已成功服务公安、交通、金融、部队、边防、海关、机场、广场等数十种项目数万起工程项目；
免费设计：多名设计团队免费设计效果图，根据用户实际需求，免费设计专属的具有强视觉吸引力的方案；
施工安装：由多名经验丰富工程施工技术人现场施工，确保工程项目的安全性和及时性，上万个成功案例经验；
全国联保：以迅速及时的服务，帮助解决客户在各环节中碰到的难题。遍布全国各省的售后服务机构；
售后无忧：24小时销售热线，公司承诺：10分钟故障响应，一线城市24小时上门，二三线城市48小时上门；
上海博物馆
碧桂园
国家税务总局
欧莱雅
中国国电
中国联通
梧州市人民医院
中储集团
联系热线：0755-89743369
手机号码：13824346010
联系邮箱：2880096334@qq.com
公司地址：深圳市龙华区民治街道新牛社区民治大道1079号展滔科技大厦A座23A03
功能汇总：

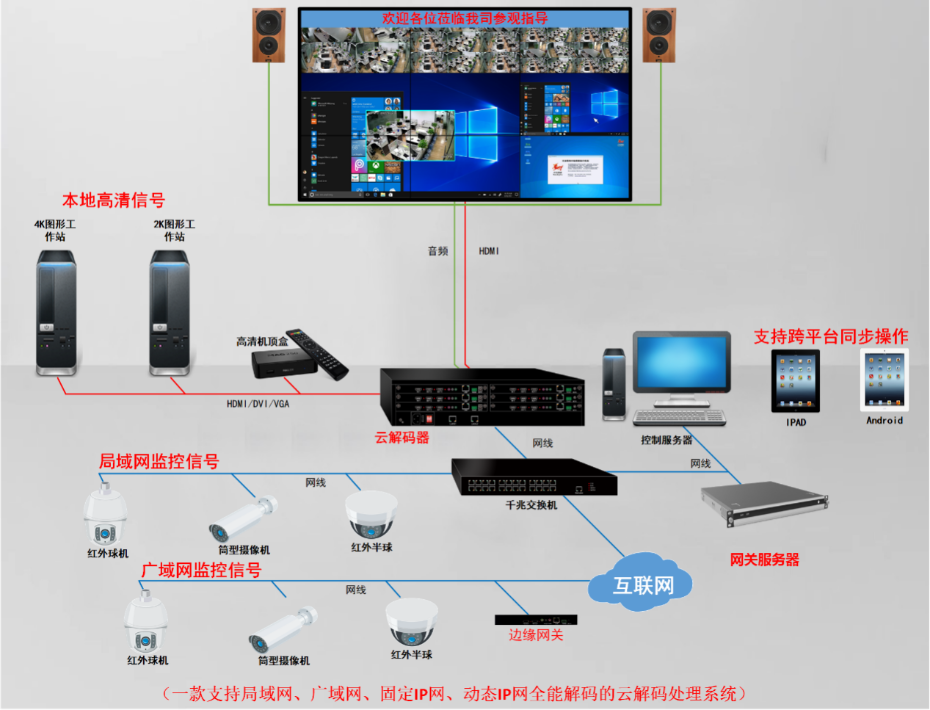

解码超强系统兼容性分布式构架，系统接入兼容性支持国内外网络摄像机以及NVR的接入，支持多画面分割，多应用推送、网络抓屏、开窗漫游叠加、高清底图、LED字幕等，系统高清回显全可视化控制，一键场景切换、信号轮巡、多机统一管理控制、分布式远端高清信号音视频采集、广泛用于安防、会议、调度指挥中心场景。
|
项目 |
参数 |
|
|

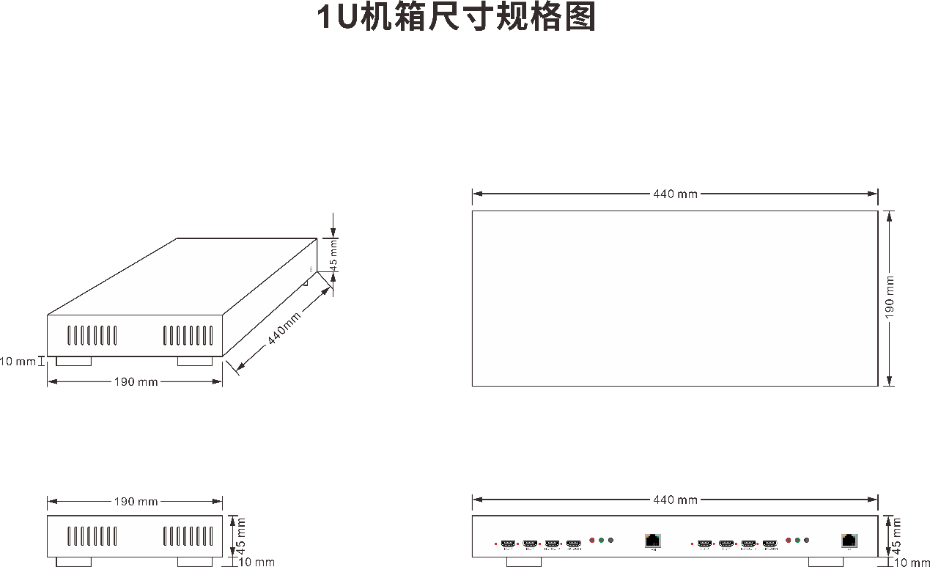

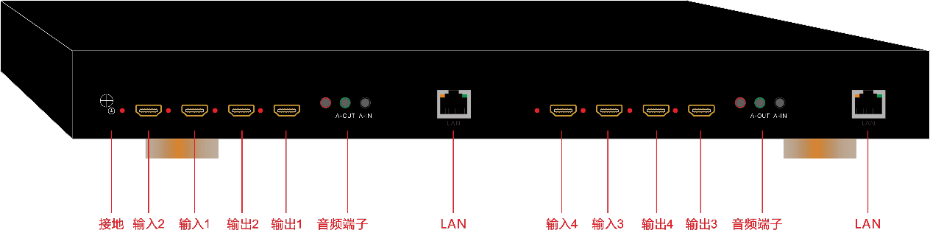

机箱规格 |

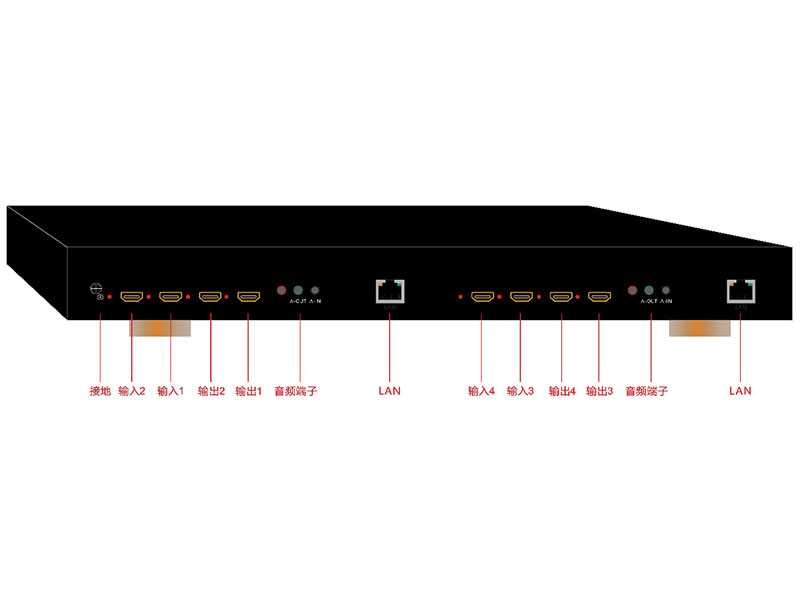

1U机箱 |
业务板：最大支持2块，单机最大输出4屏 |
|
电 源：外置12V 4A电源适配器 |
||
|
网 络：2个RJ45 10M/100M/1000M自适应以太网口（不同的业务板网络接口数量可能不一样） |
||
|
板 卡：支持1进2出卡、2进2出卡、2进卡、2出卡、 |
||
|
尺 寸：440mm x 190mm x 45mm（不含脚垫、把手等配件尺寸） |
||
|
重 量：2KG |
||
|

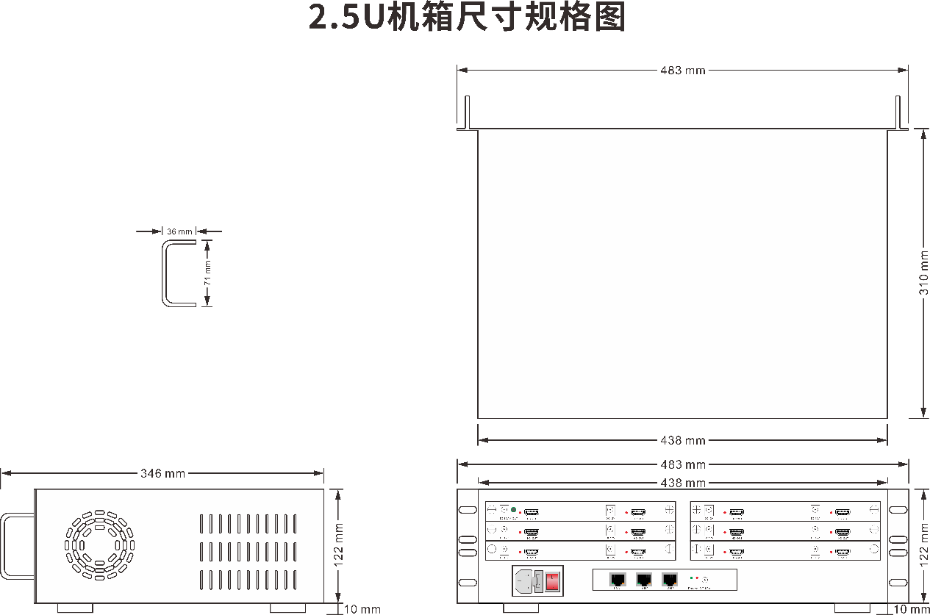

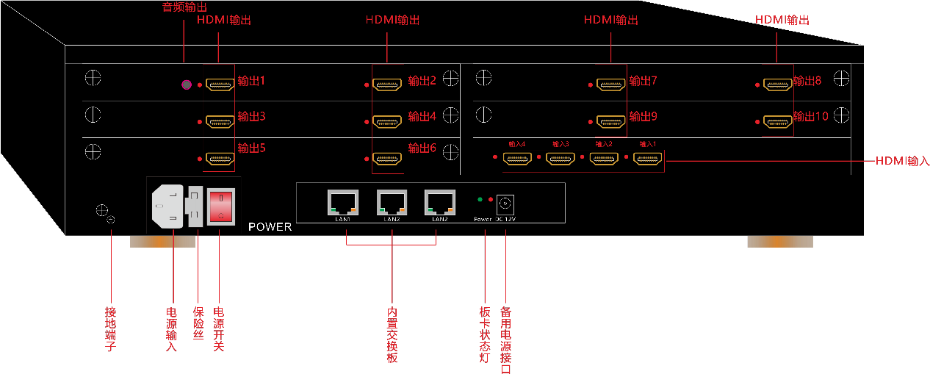

2.5U机箱 |
业务板：最大支持6块，单机最大输出12屏 |
|
|
电 源：内置120W |
||
|
网 络：3个RJ45 10M/100M/1000M自适应以太网口 |
||
|
板 卡：支持1进2出卡、2进2出卡、1出卡、2出卡、2进卡、4进卡 |
||
|
尺 寸：438mm x 310mm x 122mm（不含脚垫、把手等配件尺寸） |
||
|
重 量：5KG |
||
|

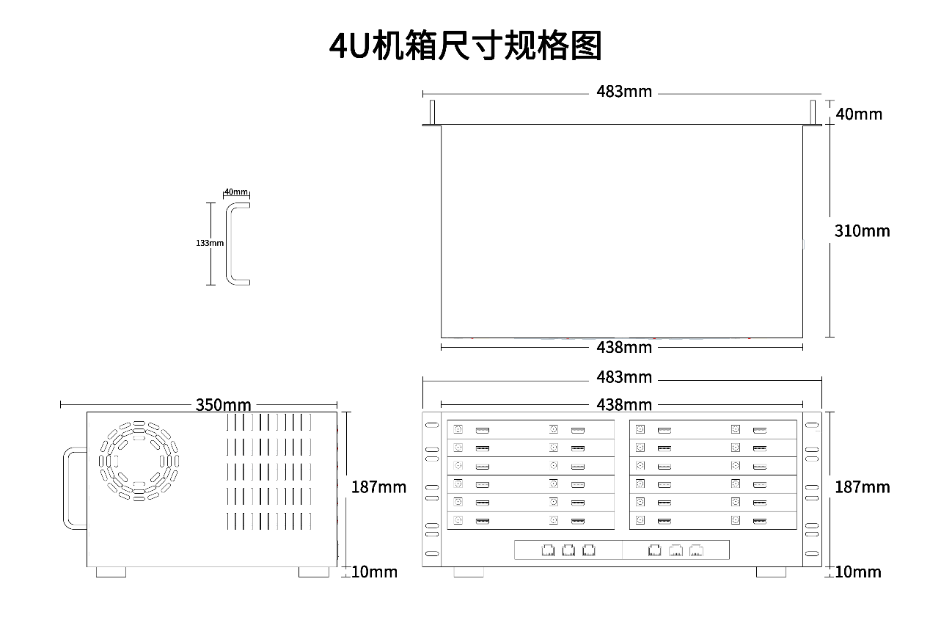

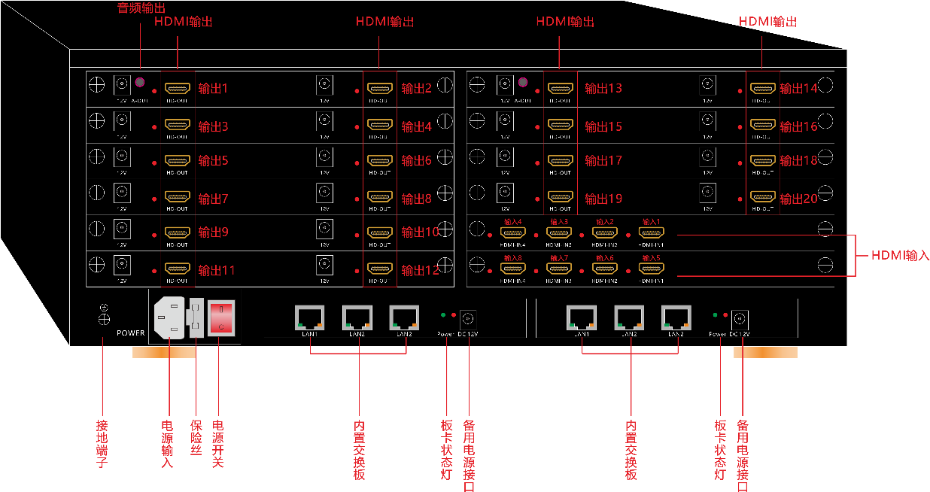

4U机箱 |
业务板：最大支持12块，单机最大输出24屏 |
|
|
网 络：6个RJ45 10M/100M/1000M自适应以太网口（不同的业务板网络接口数量可能不一样） |
||
|
板 卡：支持1进2出卡、2进2出卡、1出卡、2出卡、2进卡、4进卡 |
||
|
电 源：内置160W |
||
|
尺 寸：438mm x 310mm x 187mm（不含脚垫、把手等配件尺寸） |
||
|
重 量：10KG |
||
|

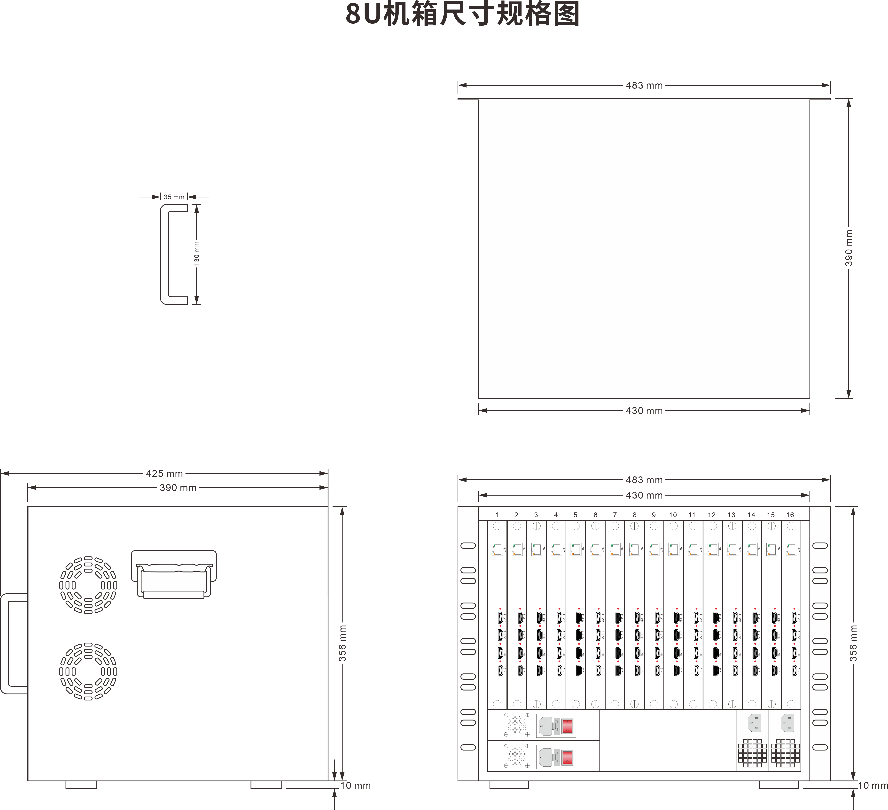

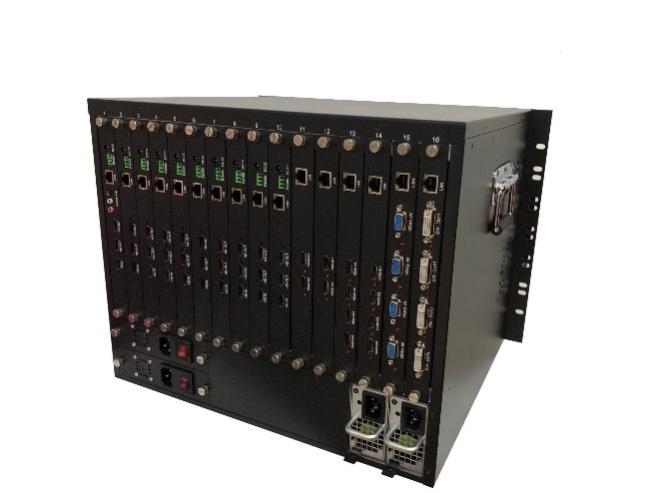

8U机箱 |
业务板：最大支持16块，单机最大输出32屏 |
|
|
网 络：最大16个RJ45 10M/100M/1000M自适应以太网口（不同的业务板网络接口数量可能不一样） |
||
|
板 卡：支持1进2出卡、2进2出卡、2出卡、2进卡、4进卡 |
||
|
电 源：热插拔单电源 250W（标配）,750W冗余电源（选配） |
||
|
尺 寸：430mm x 390mm x 356mm（不含脚垫、把手等配件尺寸） |
||
|
重 量：20KG |
||
|

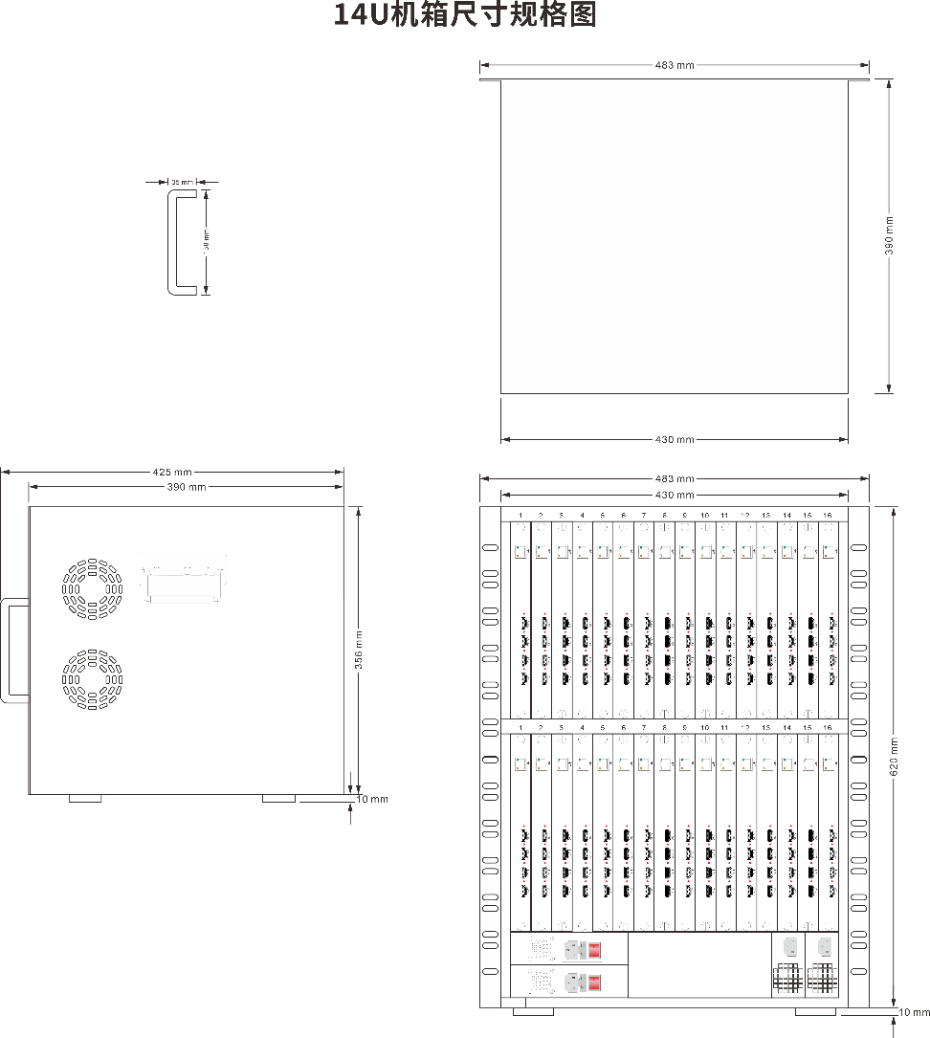

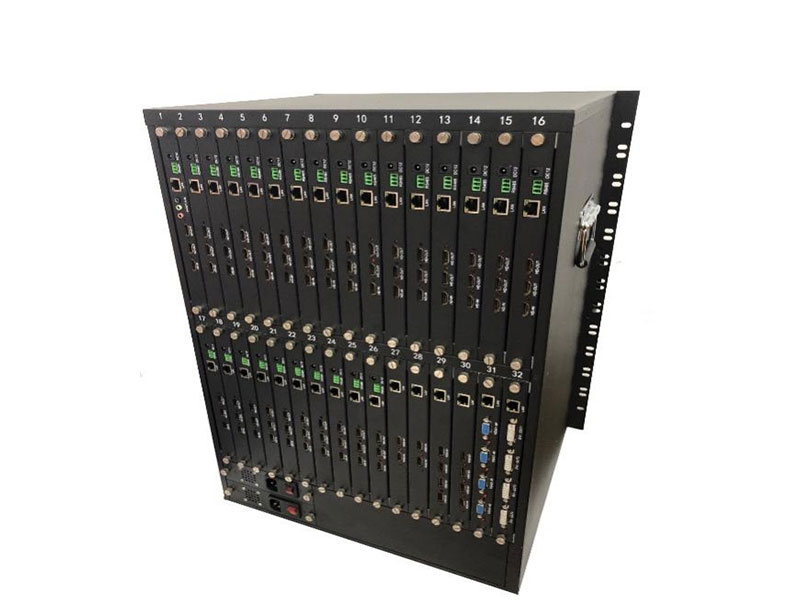

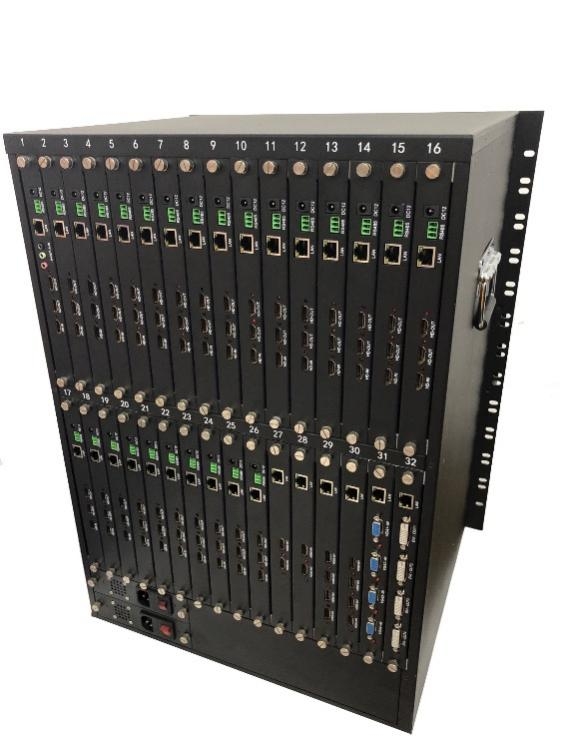

14U机箱 |
业务板：最大支持32块，单机最大输出64屏 |
|
|
电 源：热插拔单电源 250W（标配）,750W冗余电源（选配） |
||
|
网 络：最大32个RJ45 10M/100M/1000M自适应以太网口（不同的业务板网络接口数量可能不一样） |
||
|
板 卡：支持1进2出卡、2进2出卡、2出卡、2进卡、4进卡 |
||
|
尺 寸：430mm x 390mm x 620mm（不含脚垫、把手等配件尺寸） |
||
|
重 量：30KG |
||
|
工作电压 |
AC220V 50/60Hz |
|
|
工作温度 |
-30°C -- +50°C |
|
|
工作湿度· |
10%-90% |
|
|
云输出卡 |
云拼接输出卡（1出4层窗） |
接口：1个2K HDMI 输出接口，指示灯，1个1000MB RJ45接口，1 DC12V 2A接口； |
|
输出：分辨率最大 1920*1080@60HZ； |
||
|
开窗：单屏支持最大4层开窗； |
||
|
云拼接输出卡（2出2层窗） |
接口：2个2K HDMI 输出接口，指示灯，1个1000MB RJ45接口，1 DC12V 2A接口； |
|
|
输出：分辨率最大 1920*1080@60HZ； |
||
|
开窗：单屏支持最大2层开窗； |
||
|
云拼接输出卡（2出4层窗） |
接口：2个2K HDMI 输出接口，指示灯，1个1000MB RJ45接口，1 DC12V 2A接口，1路H.35音频输出接口； |
|
|
输出：分辨率最大 1920*1080@60HZ； |
||
|
开窗：单屏支持最大4层开窗； |
||
|
云拼接输出音频卡（2出2层窗） |
接口：2 HDMI，指示灯，1个1000MB RJ45接口，1 DC12V 2A接口，1路H.35音频输出接口； |
|
|
输出：分辨率最大 1920*1080@60HZ； |
||
|
开窗：单屏支持最大2层开窗； |
||
|
云拼接输出卡（2进2出2层窗） |
接口：2进2出 HDMI，指示灯，1个1000MB RJ45接口，1 DC12V 2A接口； |
|
|
输出：分辨率最大 1920*1080@60HZ； |
||
|
开窗：单屏支持最大2层开窗； |
||
|
云拼接输出卡（2进2出4层窗） |
接口：2进2出 HDMI，指示灯，1个1000MB RJ45接口，1 DC12V 2A接口； |
|
|
输出：分辨率最大 1920*1080@60HZ； |
||
|
开窗：单屏支持最大4层开窗； |
||
|
云拼接混合音频卡（2进2出4层窗） |
接口：2进2出 HDMI，指示灯，1个1000MB RJ45接口，1 DC12V 2A接口，2路复合音视频输入，1路H.35音频输出； |
|
|
输出：分辨率最大 1920*1080@60HZ； |
||
|
开窗：单屏支持最大4层开窗； |
||
|
云拼接混合音频卡（2进2出4层窗） |
接口：2进2出 HDMI，2复合音视频，指示灯，1个1000MB RJ45接口，1 DC12V 2A接口； |
|
|
输出：分辨率最大 1920*1080@60HZ； |
||
|
开窗：单屏支持最大4层开窗； |
||
|
云输入卡 |
云拼接输入卡（2HDMI） |
接口：2个2K HDMI 输入接口，1个1000MB RJ45接口，1 DC12V 2A接口； |
|
输入：分辨率最大 1920*1080@60HZ； |
||
|
格式：1920×1080_60i/60P、1920×1080_50i、1280×720_60p、1280×720_50p； |
||
|
云拼接输入卡（4HDMI） |
接口：4个2K HDMI 输入接口，1个1000MB RJ45接口，1 DC12V 2A接口； |
|
|
输入：分辨率最大 1920*1080@60HZ； |
||
|
格式：1920×1080_60i/60P、1920×1080_50i、1280×720_60p、1280×720_50p； |
||
|
云拼接输入卡（4VGA） |
接口：4个VGA 输入接口，1个1000MB RJ45接口，1 DC12V 2A接口； |
|
|
输入：分辨率最大 1920*1080@60HZ； |
||
|
格式：1024×768_60p、1024×768_50p； |
||
|
云拼接输入卡（4DVI） |
接口：4个2K DVI 输入接口，1个1000MB RJ45接口，1 DC12V 2A接口； |
|
|
输入：分辨率最大 1920*1080@60HZ； |
||
|
格式：1920×1080_60i/60P、1920×1080_50i、1280×720_60p、1280×720_50p； |
||
|
云拼接输入音频卡（4HDMI+2路复合音视频） |
接口：4个2K HDMI 输入接口（输入1-2支持复合音视频），1个1000MB RJ45接口，1 DC12V 2A接口； |
|
|
输入：分辨率最大 1920*1080@60HZ； |
||
|
格式：1920×1080_60i/60P、1920×1080_50i、1280×720_60p、1280×720_50p； |
||
|
云拼接输入音频卡（2HDMI复合音视频） |
接口：2个2K HDMI 复合音视频输入接口，1个1000MB RJ45接口，1 DC12V 2A接口； |
|
|
输入：分辨率最大 1920*1080@60HZ； |
||
|
格式：1920×1080_60i/60P、1920×1080_50i、1280×720_60p、1280×720_50p； |
||
|
云超清卡 |
云拼接4K输出卡（1HDMI+1路3.5音频） |
接口：1个4K HDMI 输出接口，1个指示灯，1个1000MB RJ45接口，1 DC12V 2A接口； |
|
音频：1路H.35音频输出接口； |
||
|
输出：分辨率最大 3840*2160@30HZ； |
||
|
开窗：单屏16层开窗； |
||
|
分割：单屏16分割； |
||
|
解码：16路12M/9M/8M/5M/4M/3M/1080P/960P/720P/D1，H.265压缩； |
||
|
协议：支持ONVIF、RTSP协议接入编解码，接入管理不限路数； |
||
|
云拼接4K输入卡（2路复合音视频） |
接口：2个4K HDMI 输入接口，1个1000MB RJ45接口，1 DC12V 2A接口； |
|
|
音频：2路符合音视频输入； |
||
|
输入：分辨率最大 3840*2160@30HZ； |
||
|
格式：3840*2160@30HZ、1920×1080_60i/60P、1920×1080_50i、1280×720_60p、1280×720_50p； |
||
|
云解码卡 |
云拼接解码卡（1出16层窗） |
接口：1 HDMI，指示灯，1 DC12V 2A接口； |
|
输出：分辨率最大 1920*1080@60HZ； |
||
|
开窗：单屏16层开窗； |
||
|
分割：单屏16分割； |
||
|
解码：16路12M/9M/8M/5M/4M/3M/1080P/960P/720P/D1，H.265压缩； |
||
|
协议：支持ONVIF、RTSP协议接入编解码，接入管理不限路数； |
||
|
云拼接解码音频卡（1出16层窗） |
接口：1 HDMI，指示灯，1 DC12V 2A接口；1路H.35音频输出接口（标配，如需复合音频，可定制）； |
|
|
输出：分辨率最大 1920*1080@60HZ； |
||
|
开窗：单屏16层开窗； |
||
|
分割：单屏16分割； |
||
|
解码：16路12M/9M/8M/5M/4M/3M/1080P/960P/720P/D1，H.265压缩； |
||
|
协议：支持ONVIF、RTSP协议接入编解码，接入管理不限路数； |
||
|
云拼接解码卡（1进2出16层窗） |
接口：1HDMI入，2路HDMI出，1个1000MB RJ45接口，1 DC12V 2A接口，1路485扩展串口； |
|
|
输出：分辨率最大 1920*1080@60HZ； |
||
|
开窗：单屏16层开窗； |
||
|
分割：单屏16分割； |
||
|
解码：16路12M/9M/8M/5M/4M/3M/1080P/960P/720P/D1，H.265压缩； |
||
|
协议：支持ONVIF、RTSP协议接入编解码，接入管理不限路数； |
||
|
云拼接解码音频卡（1进2出16层窗） |
接口：1HDMI入，2路HDMI出，1个1000MB RJ45接口，1 DC12V 2A接口，1路485扩展串口,H.35音频接口； |
|
|
输出：分辨率最大 1920*1080@60HZ； |
||
|
开窗：单屏16层开窗； |
||
|
分割：单屏16分割； |
||
|
解码：16路12M/9M/8M/5M/4M/3M/1080P/960P/720P/D1，H.265压缩； |
||
|
协议：支持ONVIF、RTSP协议接入编解码，接入管理不限路数； |
||
|
云回显卡 |
云预监回显卡（64路） |
接口：1个1000MB RJ45接口，1 DC12V 2A接口； |
|
回显：单机支持最大64路IP图像同时预监回显； |
||
|
云预监回显卡（256路） |
接口：1个1000MB RJ45接口，1 DC12V 2A接口； |
|
|
回显：单机支持最大256路IP图像同时预监回显； |
||
|
网络 |
控制协议 |
GS-Link私有协议 |
|
网络协议 |
IPv4、UPnP、ONVIF、RTSP、RTP、TCP、UDP、GB28181 |
|
|
第三方品牌录像机私有协议 |
海康、大华、宇视 |
|
|
增值功能 |
任意拼接 |
标配 |
|
竖屏拼接 |
标配 |
|
|
录像回放 |
标配 |
|
|
一键搜索IP接入 |
标配 |
|
|
无限扩展性 |
标配 |
|
|
画中画 |
标配 |
|
|
开窗漫游 |
标配 |
|
|
预案、轮巡切换 |
标配 |
|
|
虚拟LED字幕 |
标配 |
|
|
电脑桌面推送/抓屏 |
标配 |
|
|
OSD字符叠加 |
标配 |
|
|
高清底图 |
标配 |
|
|
分布式板卡 |
标配 |
|
|
板卡独立供电作业 |
标配 |
|
|
中控扩展 |
标配 |
|
|
分类信号源接入 |
标配 |
|
|
支持高清采集 |
标配 |
|
|
随路音频联动播放 |
选配 |
|
|
高清回显 |
标配 |
|
|
控制模式 |
CS端、提供SDK给第三方接入控制 |
|
|
单屏开窗图层 |
18个图层（含底图和LED虚拟字幕） |
|
|
单墙最大 |
256屏（1080P 16*16），4096屏（4K 64*64） |
|
|
备用电源 |
选配（仅8U、14U机箱支持） |
|
|
冗余电源 |
选配（仅8U、14U机箱支持） |
|
|
移动控制 |
支持windows 系统、安卓系统、IOS IPAD移动控制 |
|
|
IP回显 |
选配 |
|
|
IP信号预监 |
选配 |
|
